¿Qué es el casquillo?
Es la parte de la bombilla en la que están instalados la ampolla y el cuerpo de iluminación. El casquillo encaja en el portalámparas y transfiere la corriente eléctrica de la red a la bombilla. Cada luminaria está equipada con un portalámparas y debemos seleccionar una bombilla con un casquillo correspondiente.
La tecnología LED como un reemplazo efectivo
Hoy en día, la tecnología LED más avanzada y eficiente es significativamente más económica, tiene una larga vida útil y reemplaza todas las fuentes de luz existentes, lo que significa que todas las bombillas convencionales con todos tipo de casquillos se pueden comprar en la variante de LED. Incluso puede elegir la forma y el tamaño de la ampolla.
Alimentación/potencia de la fuente de luz
Fuentes alimentadas por 230 V AC - por la red
Hoy en día, las bombillas LED de 230V son el reemplazo más usado de las bombillas clásicas y las lámparas de 230V. Puede reemplazar fácilmente estas bombillas sin tener que comprar ningún otro componente.
Fuentes alimentadas 12 V - La mayoría de estas bombillas y accesorios de iluminación requieren una fuente de alimentación que convierta el voltaje de 230V a 12V (algunos LED ya tienen una fuente integrada).
Tenga en cuenta que necesita el tipo adecuado de fuente de alimentación / transformador para diferentes tipos de bombillas.

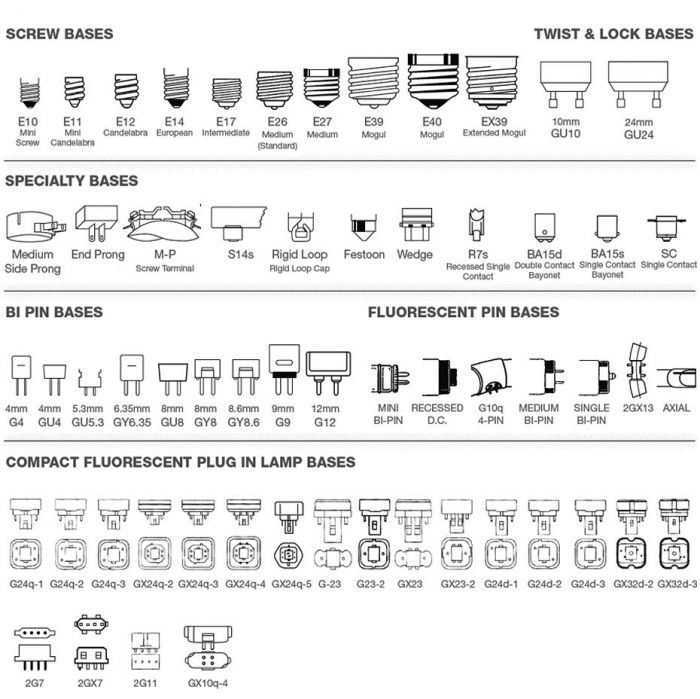

Tipos de casquillos
Casquillo de rosca
El casquillo de rosca es el más común y existe en varios tamaños. Cada tamaño se utiliza en un tipo diferente de fuente de luz, y cada uno es adecuado para difrentes usos. El número indica el diámetro del casquillo en milímetros.
El casquillo grande E27 es el más utilizado. A veces se llama también "rosca Edison" - de aquí viene la letra E, el número 27 significa el diámetro en milímetros.
Este casquillo se usa en bombillas LED, halógenas, de bajo consumo, y clásicas. Las lámparas con este casquillo son adecuadas para la iluminación principal de habitaciones, garajes, pasillos, bodegas, pero también para uso en exteriores. Con este casquillo encontramos bombillas decorativas originales. La mayoría de las bombillas con el casquillo E27 está diseñado para 230V.
El segundo más utilizado es el casquillo pequeño clásico con un diámetro de 14 mm.. A veces se llama "rosca Edison pequeña".
Las bombillas E14 tienen una menor potencia de entrada (25 W o 40 W) están diseñadas típicamente para lámparas de diseño y decoración, lámparas de araña, iluminación de cocina, etc. Tienen forma de vela o gota. El casquillo E14 también podemos encontrar en las bombillas reflectoras. Estas bombillas se fabrican tanto en LED como en diseño clásico. El casquillo E14 es muy típico también para bombillas de bajo consumo, que reemplazan las bombillas clásicas.
Casquillos de rosca menos utilizados:
E40 - "Goliat"
Es el casquillo de rosca más grande con diámetro de 40 mm.
Este casquillo está diseñado para aplicaciones muy potentes. En el pasado, se usaba para fuentes de luz de hasta 2000 W, hoy en día principalmente para lámparas con una capacidad de hasta 400 W. Debido a sus propiedades, se utilizan principalmente en bombillas especiales diseñadas principalmente para iluminación industrial y exterior.
E10 - "Enano"
El casquillo para aplicaciones de baja tensión. Lo podemos encontrar en linternas de mano o cadenas navideñas.
Casquillos "Bayonetas"
Tienen la forma de un cilindro liso con dos prominencias
opuestas. Esas encajan en los recortes en forma de "L" en el portalámparas.
La fuente de luz se inserta en el portalámparas presionando contra el resorte.
Gracias al uso del resorte, la conexión de bayoneta es resistente a los
golpes.
B22
Normalmente está hecho en LED, también podemos encontrarlo en bombillas de bajo consumo o lámparas halógenas. Funciona con una tensión de 230 V.
B22d
Con este casquillo tenemos por ejemplo bombillas LED para decoraciones exteriores.
La letra G se deriva de la palabra globular, la letra U denota la forma de la bombilla y el número 10 la distancia de las clavijas en mm.
El GU10 es un casquillo con dos salientes simétricos con un diámetro de 5 mm con un paso de 10 mm.. Originalmente diseñado para bombillas halógenas de radiación direccional. Hoy en día son reemplazados por bombillas GU10 LED, que se ofrecen en tres versiones de luz colorida y en cuatro grupos de rendimiento de vatios.
Este casquillo es muy extendido, funciona con un voltaje de 230 V y es típico en los focos empotrables. Algunos tipos de bombillas LED con este casquillo son regulables.
Casquillos bi-pin
Se utiliza frecuentemente para tubos fluorescentes y tubos fluorescentes compactos. Dos o cuatro pines salen del cuerpo de plástico del casquillo. Los tubos fluorescentes de dos pines tienen un arrancador integrado y requieren un estrangulador externo para su funcionamiento. Los tubos fluorescentes con cuatro salidas del casquillo requieren un balasto externo. Las formas de los casquillos y portalámparas son estandarizadas. Estos casquillos se utilizan también para algunas bombillas halógenas.
Este casquillo se usa para los tubos fluorescentes de tipo T8. Este es un tipo más antiguo de fluorescentes que se han utilizado durante décadas. Su característica típica es un gran diámetro de 26 mm y una buena reproducción cromática, que suele oscilar entre 80 y 90 Ra, para los modelos superiores por encima de 90 Ra. Los tubos fluorescentes G13 se activan con un balasto electromagnético.
También existen tubos LED T8, que están conectados directamente al AC 230V y, a diferencia de los tubos fluorescentes convencionales, no necesitan un arrancador ni un estrangulador. El balasto electrónico está integrado directamente en el tubo. Son adecuados para la iluminación de hogares, garajes, talleres, edificios públicos e industriales.
G5
Este casquillo funciona a 230V y se usa en tubos fluorescentes modernos T5, que están reemplazando los tipos antiguos T8. La ventaja de los tubos fluorescentes T5 es el menor tamaño, el diámetro de los tubos es de solo 16 mm. Estos tubos fluorescentes son adecuados para la iluminación de áreas públicas, supermercados u oficinas. También se utilizan a menudo en acuarios. También hay tubos de LED que no necesitan balastos.
Este casquillo funciona a 230V y se usa en tubos fluorescentes modernos T5, que están reemplazando los tipos antiguos T8. La ventaja de los tubos fluorescentes T5 es el menor tamaño, el diámetro de los tubos es de solo 16 mm. Estos tubos fluorescentes son adecuados para la iluminación de áreas públicas, supermercados u oficinas. También se utilizan a menudo en acuarios. También hay tubos de LED que no necesitan balastos.
Bombillas de bajo consumo con 4 pins.
Con este casquillo tenemos tubos y lámparas fluorescentes, también en LED.
Otros tipos de casquillos
Dos clavijas (agujas más largas) con un paso de 4 mm, que solo se deslizan dentro de la lámpara. Se utiliza con bombillas halógenas y bombillas LED de 12 voltios para iluminar gabinetes de baño, bibliotecas, espejos, cocinas, techos bajos o barras.
Funciona a voltaje de 230V y consta de dos clavijas planas con un paso de 9 mm. La bombilla solo se inserta. El casquillo originalmente diseñado para iluminación halógena, hoy en día también se utiliza para bombillas LED G9. Se utiliza en luminarias modernas. Lo encontramos en plafones y apliques, focos, lámparas de mesa.
El casquillo MR16 nebo GU5,3 tiene dos clavijas que recuerdan picos con un paso de 5,3 mm sin terminar, la bombilla solo se inserta. MR es abreviatura de palabras inglesas "multifaceted reflector". Se utiliza en focos (empotrados, de pared, de techo). Las bombillas MR16 son adecuadas para áreas con mayor humedad, por lo que se utilizan en baños, duchas, piscinas, cocinas, etc. Con este casquillo están disponibles bombillas LED y bombillas halógenas.
Casquillo especial para bombillas circulares planas o reflectoras (direccionales). Adecuado para uso interior y exterior.

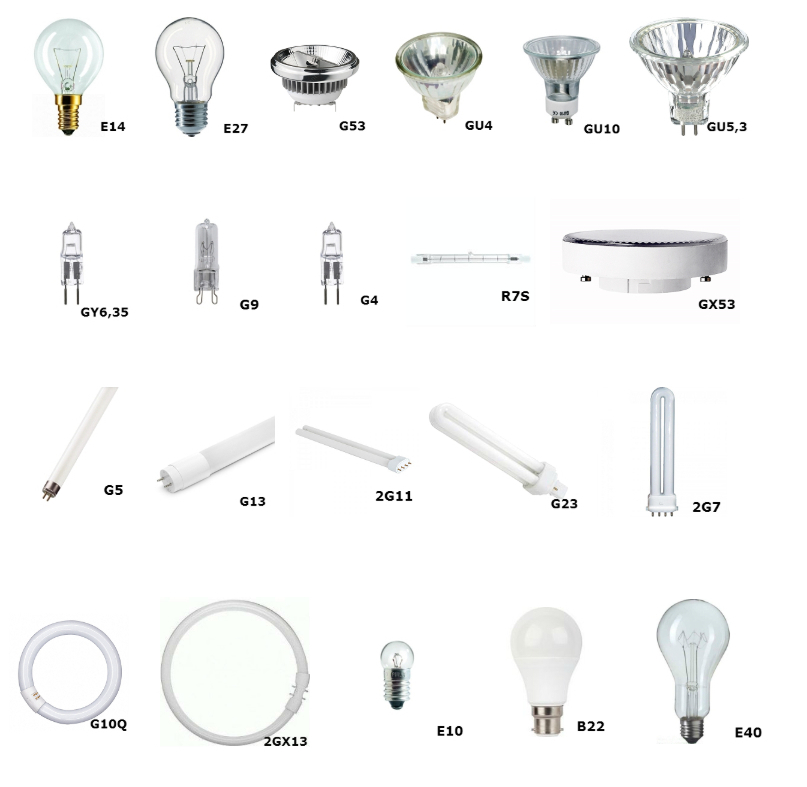

Al final, un resumen de los casquillos más usados:
Bombillas LED
E27
E14
G4
G9
Focos LED
GU10
MR16/GU5,3
Lámparas fluorescentes LED
G13(T8)
G5(T5)
Si tiene dudas o preguntas, contacte con nosotros aquí.
